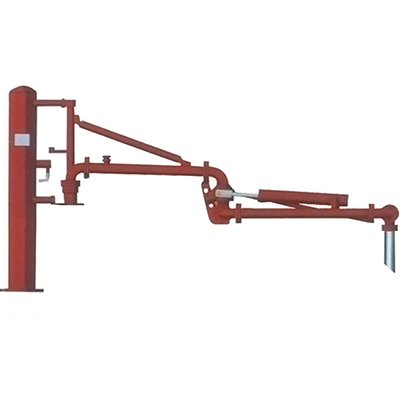

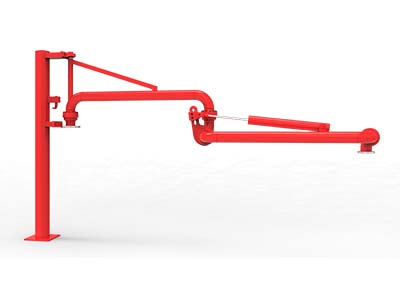

鹤管(陆用流体装卸臂)是采用旋转接头与管道、弯头连接起来，用于装载台与公路/铁路槽车之间传输液体或气体产品的专用设备，用于取代老式的软管充装，具有很高的安全性，灵活性及经济性等特点。

　　鹤管是由转动灵活、密封性好的旋转接头与管道串联起来，用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。

　　关键部件旋转接头，采用精密数控机床加工，内藏双滚道支承结构，转动灵活，轻便可靠。外圈选用合金钢、内圈选用不锈钢或衬聚四氟乙烯，保证其能够安全、可靠的用于高温、低温、强腐蚀性的介质。

　　密封圈采用增强聚四氟乙烯材料，内衬不锈钢弹性支承环、密封经抛光处理，具有优越的自润滑性及超强的耐腐蚀性。

　　鹤管产品性能

　　◆ 关键件旋转接头采用合金钢及不锈钢材质，采用精密数控机床加工，内藏双滚道支承结构，能够承受苛酷的轴向、径向及力矩负荷，转动灵活、可靠、无泄露。

　　◆ 密封圈结构独特，采用PTFE增强聚四氟材料，内嵌不锈钢骨架，密封面经抛光处理，耐磨性能极佳，密封性能优越、可靠。

　　◆ 弹簧缸平衡系统可在任意点平衡，使对位操作轻巧、合理。

　　◆ 所有承压主管道焊缝采用氩弧焊，完全符合HG/T 21608-96标准。

　　◆ 配带优质合理的静电接地系统，静电电阻小于2Ω，安全性能可靠。

　　◆ 结构合理，以最小的臂尺寸，来实现最大的包络范围。

　　◆ 装卸作业中，随槽车在正常范围内移动，发挥充分的可挠性。

　　◆ 管道材质可选用碳钢、不锈钢、低温钢、铝、玻璃钢、内衬四氟等。

　　◆ 鹤管表面采用喷砂除锈，选用优质油漆，先进的喷涂工艺，既保证了良好的外观质量，又具备极强的抗腐蚀能力。

　　◆ 按左侧型或右侧型设计制造，结构形式也可专门设计。

　　◆ 可配置可靠的液动、气动或电动操作系统，安全的报警系统。

　　◆ 可实现自动化作业，PLC控制，方便作业、检修。

　　◆ 灵巧多样的附件用以实现环境保护和安全操作。

　　◆ 鹤管(装卸臂)按HG/T21608标准进行严格检验和试验，其各项性能参数均可得到有效保证。

　　◆ 我司不仅拥有压力管道设计和安装资质，同时严格执行ISO9001质量体系，对鹤管的设计、制造、安装和服务进行全过程的控制。

　　鹤管的执行/参照的标准及规范

　　◆ HG/T21608-96 《液体装卸臂》

　　◆ GB/74-84 《石油库设计规范》

　　◆ GB50160-92 《石油化工企业设计防火规范》

　　◆ GB383601 《爆炸性环境用防爆电器设备通用要求》

　　◆ GB7932 《气动系统通用技术条件》

　　◆ GB3766 《液压系统通用技术条件》

　　◆ GB150 《钢制压力容器》

　　◆ GB3323-87 《钢熔化焊接接头射线照相和除锈等级》

　　◆ GB/T8932-88 《涂装前钢材表面锈蚀等级和除锈等级》

　　◆ GB/T13384-92 《机电产品包装通用技术条件》

　　1..石油化工，油库所用的鹤管有哪些分类?

　　在石油化工行业中，液体产品的品种较多，化工物料特性各异，装运这些化工物料所采用汽车、火车槽车或槽船，其类型差别比较大，并且槽口尺寸大小各不相同。还有顶部装卸和底部装卸的区别等等。所以应根据各种不同的实际情况，合理选用装卸臂(鹤管)的形式，这对安全生产是很重要的。选用时一般应遵循以下原则。

　　1.在装卸液化石油气或液化气体物料时，必须采用密闭式装卸鹤管。

　　2.物料在常温储存和装卸条件下，对于饱和蒸汽压接近或超过0.1MPa(绝压)时，必须采用密闭式装卸鹤管。

　　3.在常温储存和装卸条件下，物料是易挥发液体，并具有易燃、易爆和对环境有污染或对人身有危害时，必须采用密闭式装卸鹤管。

　　4.物料是易挥发性液体，挥发气体具有一定的回收价值时，必须采用密闭式装卸鹤管。

　　5.在卸槽车或卸船时，当采用气相增压卸料或真空抽料时，必须采用密闭式装卸鹤管。

　　6.对有腐蚀性的物料，为防止物料喷溅或确保人身安全，应采用密闭式装卸鹤管。

　　7.对低挥发和无危害的一般液体物料的装卸，可采用敞开式装卸鹤管。

　　8.低挥发性液体物料装车时，可采用插入式短垂管形式，如 90°平出口或45°斜出口。

　　2.鹤管的工作原理是什么?

　　答：牵引鹤管时，应用力均匀，避免撞击;作业完毕后，须将鹤管推至发油台一侧，并将鹤管升降臂60度位置，使平衡器处于放松状态;用户应建立健全鹤管维修保养制度，经常检查鹤管的工作情况，做好鹤管维护保养工作;定期在每个销轴转动部分及弹簧平衡器涂润滑机油;如使用鹤管教长时间后发现有介质泄漏，需将泄漏回转器拆开清洗保养并更换密封件当然，除此之外我们还需要知道的就是，卸载鹤管所用平台一般应满足以下三个条件：一、空间及高度应方便操作及人员上下罐车;二、高度应满足卸车作业要求;三、鹤管回收时应完全收到平台平面范围内，且平台不能超出铁路限界.

　　3.石油系统中，上装车鹤管和下装车鹤管如何确定

　　答：装车鹤管和下装车鹤管主要是通过管线插入方式不同以及泵的作业方向来确定，跟位置高低、管线粗细无关。

　　鹤管的使用与保养：

　　1、牵引鹤管时，应用力均匀，避免撞击。

　　2、作业完毕后，须将鹤管推至发油台一侧，并将鹤管升降臂60°位置，使平衡器处于放松状态。

　　3、用户应建立健全维修保养制度，经常检查鹤管的工作情况，做好维护保养工作。

　　4、定期在每个销轴转动部分及弹簧平衡器涂润滑机油。

　　5、如使用教长时间后发现有介质泄漏，需将泄漏回转器拆开清洗保养并更换密封件。

每一套AL1402F1衬四氟顶部装车鹤管 都为客户量身定做!

每一套AL1402F1衬四氟顶部装车鹤管 都因配置不同有异!

如您需要了解AL1402F1衬四氟顶部装车鹤管详细价格信息，可直接拔打极悦注册全国统一销售热线：400-8789-055。

根据您所需的配置我们会提供精准的报价，短时间内让您获取所需要的信息!
