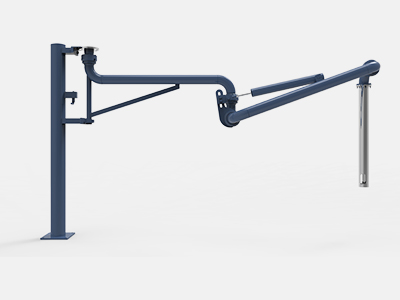

AL1401/1402顶部装卸鹤管

产品类别: 顶部装卸车鹤管

AL1401/1402适用的介质有:原油、重油、渣油、焦油、沥青、液碱、硫酸等,根据需要可以选择不同的材质和附件部件(如伴热管道、电伴热、密封帽、静电接地、液位溢油等)
全国热线0755-83653481
产品描述

  鹤管的概述:

  鹤管是石化行业流体装卸过程中的专用设备,又称流体装卸臂。它采用旋转接头与钢性管道及弯头连接起来,以实现火车、汽车槽车与栈桥储运管线之间传输液体介质的活动设备,以取代老式的软管连接,具有很高的安全性,灵活性及寿命长等特点。 产品符合GB 50074-2002《石油库设计规范》标准,是收发油料工艺中一种理想的专用设备,也可广泛用于化学工业及其他行业收发各类液体原料。

  鹤管分为汽车装卸鹤管、火车装卸鹤管、飞机装卸鹤管、桶装鹤管等。从装卸型式上可分为上方装卸和下方装卸。可输送介质有原油、汽油、柴油、润滑油等石油产品;也可输送浓硫酸、液化天然气、液化石油气、溶融硫磺、沥青、二硫化碳等化工产品。

  鹤管主要由固定、回转、操作、平衡等机构和油管组成。其中回转机构(回转接头)是用锻钢或铝合金精心制造,内装复列球轴承,不锈钢特殊密封圈,它旋转灵活、密封性能可靠、经久耐用。平衡系统有配重、扭簧、压簧、拉簧和丝杠以及液压和气动平衡等型式,均能以很小的力进行操作。是由转动灵活、密封性好的旋转接头与管道串联起来,用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。

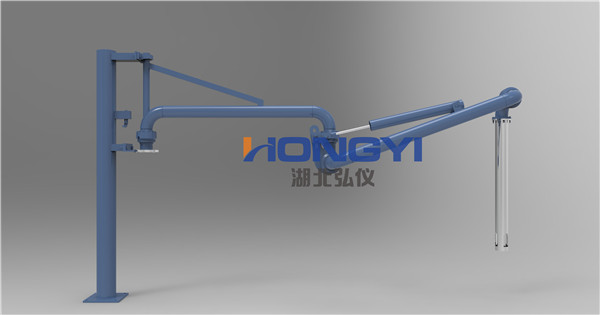

火车上装鹤管



产品参数
使用材质原油、成品油、化工介质
工作压力1.0MPa 1.6MPa 2.5MPa
工作温度-196℃~+160℃
设备规格液相管道公称口径范围为DN50-DN200
可选附件静电溢油保护器、液位开关、定量装车控制系统(含过滤器、流量计、阀门、压力表、温度及压力变送器)等


产品特点

       适用介质

  AL1401/1402适用的介质有:原油、重油、渣油、焦油、沥青、液碱、硫酸等,根据需要可以选择不同的材质和附件部件(如伴热管道、电伴热、密封帽、静电接地、液位溢油等)

  AL1401/1402鹤管的选型要素

  AL1401/02鹤管选型,1401鹤管与1402鹤管结构基本类似,有区别的地方在于1401入口朝上,1402入口朝下。主要是为了接管方便,管廊过来的管一般入口朝上,方便接口。管沟过来的管,入口朝下,方便接口。(以下为了方便统一描述1402,1401功能与1402一样,因为大多现场都会采用1402)

  AL1401/1402鹤管的选型一般有几大要素:1、上装槽车和火车2、介质是常温和常压下是液体并且不是易燃,易爆,易挥发、有毒的。满足以上2个条件就可选用1401/02,之后根据客户提供的参数(详见参数表)选择详细产品参数。基本是1、根据流量选择口径,一般DN50装车量为每小时20--30立方,DN80为每小时50--70立方,DN100为每小时90--110立方(流速取3--4米每秒。2、根据介质化学性能选管道材质,有腐蚀性的一般选用不锈钢(具体材质根据物性来)3、根据操作压力选择管道壁厚和法兰等级(一般为PN16/PN25)


常见问答

  1..石油化工,油库所用的鹤管有哪些分类?

  在石油化工行业中,液体产品的品种较多,化工物料特性各异,装运这些化工物料所采用汽车、火车槽车或槽船,其类型差别比较大,并且槽口尺寸大小各不相同。还有顶部装卸和底部装卸的区别等等。所以应根据各种不同的实际情况,合理选用装卸臂(鹤管)的形式,这对安全生产是很重要的。选用时一般应遵循以下原则。

  1.在装卸液化石油气或液化气体物料时,必须采用密闭式装卸鹤管。

  2.物料在常温储存和装卸条件下,对于饱和蒸汽压接近或超过0.1MPa(绝压)时,必须采用密闭式装卸鹤管。

  3.在常温储存和装卸条件下,物料是易挥发液体,并具有易燃、易爆和对环境有污染或对人身有危害时,必须采用密闭式装卸鹤管。

  4.物料是易挥发性液体,挥发气体具有一定的回收价值时,必须采用密闭式装卸鹤管。

  5.在卸槽车或卸船时,当采用气相增压卸料或真空抽料时,必须采用密闭式装卸鹤管。

  6.对有腐蚀性的物料,为防止物料喷溅或确保人身安全,应采用密闭式装卸鹤管。

  7.对低挥发和无危害的一般液体物料的装卸,可采用敞开式装卸鹤管。

  8.低挥发性液体物料装车时,可采用插入式短垂管形式,如 90°平出口或45°斜出口。

  2.鹤管的工作原理是什么?

  答:牵引鹤管时,应用力均匀,避免撞击;作业完毕后,须将鹤管推至发油台一侧,并将鹤管升降臂60度位置,使平衡器处于放松状态;用户应建立健全鹤管维修保养制度,经常检查鹤管的工作情况,做好鹤管维护保养工作;定期在每个销轴转动部分及弹簧平衡器涂润滑机油;如使用鹤管教长时间后发现有介质泄漏,需将泄漏回转器拆开清洗保养并更换密封件当然,除此之外我们还需要知道的就是,卸载鹤管所用平台一般应满足以下三个条件:一、空间及高度应方便操作及人员上下罐车;二、高度应满足卸车作业要求;三、鹤管回收时应完全收到平台平面范围内,且平台不能超出铁路限界.

  3.石油系统中,上装车鹤管和下装车鹤管如何确定

  答:装车鹤管和下装车鹤管主要是通过管线插入方式不同以及泵的作业方向来确定,跟位置高低、管线粗细无关。

  鹤管的使用与保养:

  1、牵引鹤管时,应用力均匀,避免撞击。

  2、作业完毕后,须将鹤管推至发油台一侧,并将鹤管升降臂60°位置,使平衡器处于放松状态。

  3、用户应建立健全维修保养制度,经常检查鹤管的工作情况,做好维护保养工作。

  4、定期在每个销轴转动部分及弹簧平衡器涂润滑机油。

  5、如使用教长时间后发现有介质泄漏,需将泄漏回转器拆开清洗保养并更换密封件。
