LNG鹤管结构

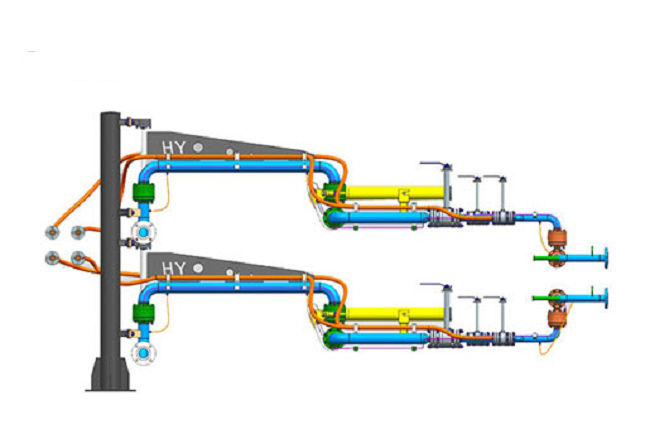

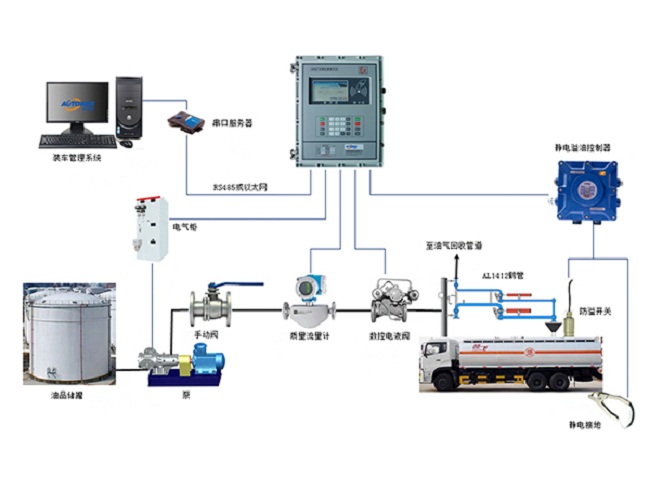

LNG鹤管、低温装车臂由立柱、液相臂、气体回收臂、平衡装置、氮气吹扫装置、导静电装置、旋转接头以及紧急切断阀等机构组成。

LNG鹤管、立柱下端配置有连接底板，采用4根螺栓固定于装车平台上。

LNG鹤管、旋转接头要求密封可靠、转动灵活并具有较高的强度，使用寿命长。密封圈的更换方法简单方便。制造低温装车臂的原材料必须有质量合格证明书。

LNG鹤管性能、材料与结构

水平平衡装置用于平衡外臂和垂管等部件重力，使装车臂始终处于平衡状态。

LNG鹤管性能

LNG鹤管、低温装车臂应能适用低温操作条件、使用寿命长、安全可靠等特点。

LNG鹤管、低温装车臂应能保证实现装车平台与槽车之间的连接，满足流体流通的要求。

在总体设计或零部件选型设计时应考虑更换旋转接头密封圈的方便。同时为了作业的安全，必须防止静电、摩擦或碰撞产生火花。

LNG鹤管材料

工艺管线：304L，GB/T14976

弯头：304L，GB/T12459

法兰：304L

旋转接头锻件：304L

旋转接头动密封：（进口配方密封圈）

旋转接头静密封：PTFE（国产）

不直接与工艺管线连接的结构件：304L

与工艺管线连接的结构件：304

LNG鹤管采用的材料交货检验时卖方应提供各种材料的检验合格证书。

LNG鹤管制造范围内的材料和包装用材料，全部由卖方供应。所有设备用材都应依照最新版的国家/部委/行业/企业标准、规范和规定，所有结构材料都应是新的，其性能应符合国际上通用的标准或国内有关标准的规定。
