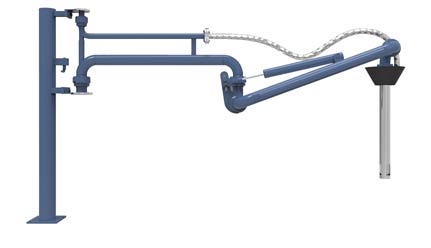

　　油气回收顶部装卸车鹤管包括了汽油鹤管、甲醇鹤管、纯苯鹤管，这些介质均可使用鹤管厂家生产的AL1412鹤管，本设备为油气回收顶部装车鹤管。由液相油品通道，气相油品通道，密封帽共同组成，可配备液位报警系统，防止帽管等生产事故发生。主要用于顶部密闭装车，适用介质为成品油，化工易燃易爆品。

　　一、AL1412鹤管的简要介绍

　　鹤管简述又称装卸臂、万向充装管道，在槽车与栈桥储运管线之间，用旋转接头把管道串联起来，传输液体介质的挠性设备。

　　鹤管关键部件旋转接头，内圈材料采用CS(密封面采用奥氏体不锈钢，增加抗点蚀能力)或304，外圈材料采用合金钢,钢球材料为;GCr15，内藏双/三滚道支承结构，滚道为精密数控机床加工。旋转接头承载力大、转动灵活、密封性能优越、可靠，使用聚四氟密封圈，同一规格的鹤管各旋转接头应完全一致，具有互换性

　　鹤管具有转动灵活、密封性好、操作简便、经济高效、安全环保的特点，自2008年国务院安委办大力提倡，在装卸危险液化石化制品时，应采用该设备进行作业。

　　二.AL1412 密封顶部装卸臂特点

　　适用于轻油、甲醇、苯类有挥发性、有毒介质的汽车、火车顶部装载，可对挥发介质进行回收(带油气回收)。气相管可采用全软管、半软管或全硬管。

　　使用场合：槽车顶部密闭装载作业，液相管线接口向上;适用介质：易挥发、有毒性的化工介质;工作压力：0.6Mpa ~ 2.5 Mpa;管道材质：20# / 304 / 316

　　三. 油气回收顶部装卸车鹤管选型

　　装卸易挥发却挥发气体有一定回收价值的液体介质，可选用有气体回路的安装形式;装卸易燃、易爆和对环境有污染、对人体有危害的液体介质，采用有气体回路带密封帽的形式，可加载液位报警器，罐车装满，将会产生溢流报警，安全系数高

　　四.油气回收顶部装卸车鹤管特点

　　1.AL1412鹤管采用气缸压紧方式，增强密封帽的密闭效果，实际效果可靠有效。

　　2.<采用双/三滚道支撑的旋转接头，及不泄漏的聚四氟乙烯密封圈;

　　3.采用能随时调节平衡的弹簧缸平衡器，操作轻便、省力;

　　4.装卸过程中，在槽车正常移动范围内与槽车随动

　　5.收容状态时，锁定在与槽车行进方向平行位置，占用空间小;

　　6.可配置气动、液压、电动操作系统，实现全自动操作;

　　7.灵巧多样的附件，实现安全作业和保护环境;

　　8.优质的表面处理和涂层，使设备具有良好的耐蚀性。

　　五.油气回收顶部装卸车鹤管作用

　　1.安全环保：杜绝了采用软管在充装液化危险石化制品中，经常发生的爆管、泄露等安全事故，规避了人员伤亡和经济损失，确保了装卸安全。

　　2.装车高效：提高装车效率，原来装满一辆汽车要2~3个小时，现只需1小时左右。

　　3.经济耐用：软管使用寿命为半年至1年，而装卸臂却可达10年以上。

　　4.使用便捷：安装简便，操作轻便，维护方便，维修极少。

　　六.油气回收顶部装卸车鹤管可选附件

　　球阀、快装接头、松套法兰、紧急拉断阀、定量装车控制系统(含过滤器、流量计、气动两段阀、静电溢油保护器)等。

　　七.油气回收顶部装卸车鹤管活动梯优点

　　1.装有随遇平衡装置，可悬停于任意角度，又使其操作方便、轻巧;

　　2.活动梯(活动可折叠爬行梯)伸出长度可满足不同类型的车辆;

　　3.活动梯踏步转动灵活，可在较大的工作角度范围内始终保持与水平面平行，从而使用者即感到舒适又安全;

　　4.活动梯(活动可折叠爬行梯)设脚踏锁紧机构，可避免其在收拢状态时，非人为因素而自动展开;

　　5.活动梯设有护栏，保证工作人员行走安全

　　6.踏步与槽车接触点设有防撞缓冲垫;

　　7.结构紧凑，占用空间少;

　　8.活动梯(活动可折叠爬行梯)承载力大，最大承载能力可达200公斤。安装简便。

　　9.踏步表面采用经镀锌处理的防滑钢格板，表面无积液、无积雪;
