山东京博石油化工有限公司成品油装车控制系统
该信息来自：http://www.szautoware.com 作者：极悦注册 发表时间：2019-09-17 15:05:12 浏览量：1202

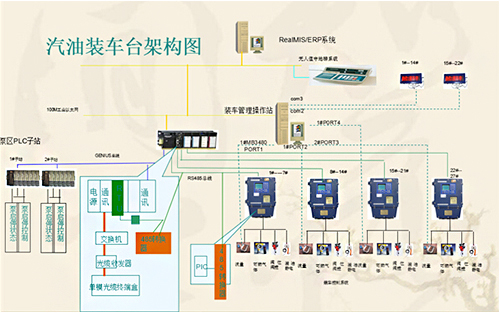

系统结构
监控计算机、通讯用PLC柜、定量装车控制仪、流量计、气动两段阀、静电溢油保护装置等。监控计算机用于显示装车过程、参数及趋势曲线图，监控现场主要设备运行情况，执行必要的操作指令，完成数据交换与记录存储。定量装车控制仪实时检测现场静电溢油报警的工作状态，并与气动两段阀实现连锁。
案例展示
每个装车鹤位配置一台定量装车控制仪，连接现场流量计，气动两段阀，静电溢油报警系统，ic卡刷卡器，通过装车仪内部PLC计数控制，实现定量装车要求。现场装车仪分组分别并联通讯，通过RS485通讯接入RTU705模块，通过模块编程实现与装车仪的通讯，再通过TCP/IP协议通讯到监控计算机，监控计算机安装CIMPLICITY组态软件，在该软件基础上开发定量装车控制系统，实现现场设备运行的监控，数据的记录与交换。

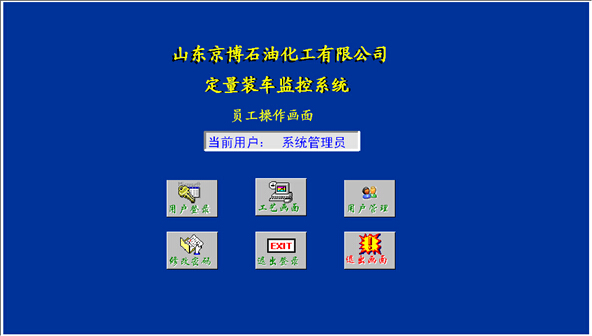

监控计算机画面简介

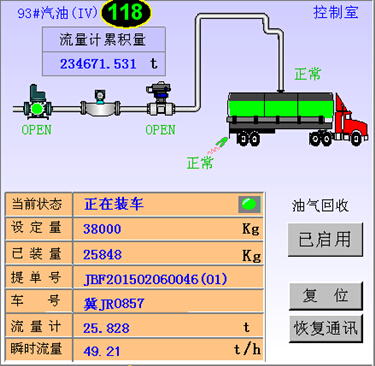

装车监控画面
装车监控画面是对装车站的各个装车鹤位的装车状态进行监视和控制，监视对象是装车仪的控制模式和装车状态，装车站流量计的累计量和瞬时流量、阀门以及静电溢油开关的状态等

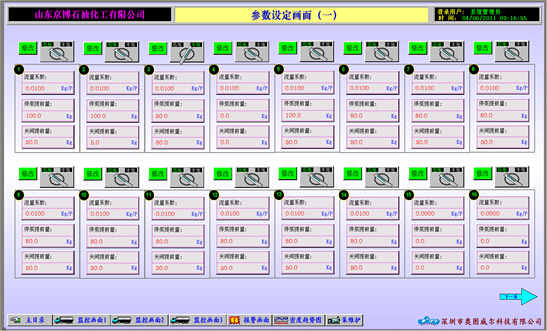

参数设定画面
流量参数设置：主要功能是对每个装车鹤位的流量系数，停泵提前量、关阀提前量等参数进行设定。

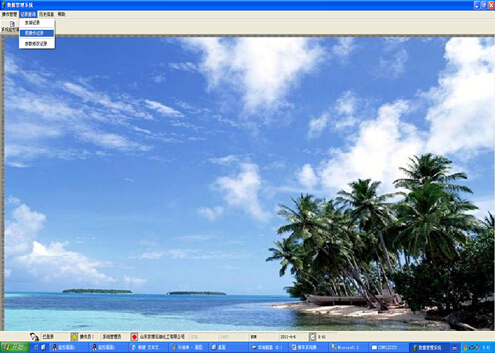

数据管理
数据管理可以实现发油记录查询、参数修改记录查询、泵操作记录查询以及历史报警信息浏览等功能。

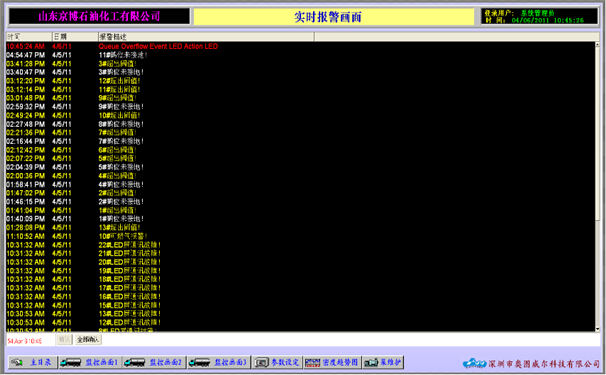

实时报警画面
此画面中可以查看当前报警信：红色为正报警信息，黄色为经过确认但没复位的报警信息，白色为已经复位的信息，一旦生成报警，相关报警信息会自动存入本机数据库中形成历史信息以供查询
